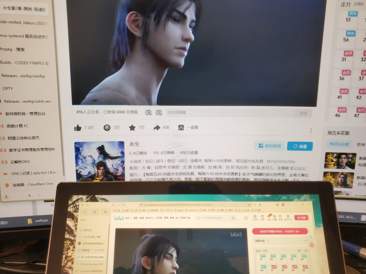

无线便携显示器实现方案 (Windows → Ubuntu)*

本方案通过 FFmpeg 将 Windows 屏幕（经由 OBS 虚拟摄像头）通过 UDP 协议推送到 Ubuntu Server 的帧缓冲设备 (/dev/fb0)，实现极低开销的无线投屏。

一、环境准备

1. 被投屏端 (Ubuntu Server)

系统要求：已安装 Ubuntu Server（无需 GUI 环境）。
核心依赖：安装 ffmpeg 和 avahi-daemon（用于主机名解析）。
```
sudo apt update && sudo apt install ffmpeg avahi-daemon -y
```

2. 主控端 (Windows)

OBS Studio：用于采集屏幕并开启“虚拟摄像头”。
FFmpeg：需下载并将 bin 目录添加到系统环境变量 Path 中。

二、服务端配置 (Ubuntu)

1. 创建接收脚本

创建文件 /usr/local/bin/fbstream.sh，此脚本负责优化内核缓存并启动接收。

#!/bin/bash
FFMPEG_BIN=$(which ffmpeg)

if [ -z "$FFMPEG_BIN" ]; then
    FFMPEG_BIN="/usr/bin/ffmpeg"
fi

$FFMPEG_BIN \
    -fflags nobuffer \
    -flags low_delay \
    -thread_queue_size 2096 \
    -v quiet -stats \
    -buffer_size 1M \
    -i "udp://0.0.0.0:1234?listen=1&fifo_size=100000&overrun_nonfatal=1" \
    -vf "format=bgra" \
    -f fbdev /dev/fb0

赋予权限：sudo chmod +x /usr/local/bin/fbstream.sh

2. 设置开机自启动 (Systemd)

创建服务文件 /etc/systemd/system/fbstream.service：

[Unit]
Description=FFmpeg Framebuffer Receiver Service
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
User=root
ExecStart=/bin/bash /usr/local/bin/fbstream.sh
Restart=always
RestartSec=3

[Install]
WantedBy=multi-user.target

启用服务：

sudo systemctl daemon-reload
sudo systemctl enable fbstream.service
sudo systemctl start fbstream.service

三、发送端配置 (Windows)

1. OBS 设置

在 OBS 中添加“显示器采集”源。
点击 “启动虚拟摄像头” (Start Virtual Camera)。

2. 创建推送脚本

创建 Screenmirroring.bat。该脚本会自动解析 .local 主机名，解决 IP 变动问题。

@echo off
setlocal enabledelayedexpansion

set HOSTNAME=surface.local
set PORT=1234

echo [INFO] 正在解析 %HOSTNAME% 的 IP 地址...

:: 核心逻辑：解析 mDNS 并提取 IP
set LINUX_IP=
for /f "tokens=2 delims=[]" %%i in ('ping -4 -n 1 %HOSTNAME% ^| findstr "["') do (
    set LINUX_IP=%%i
)

:: 检查是否成功获取 IP
if "%LINUX_IP%"=="" (
    echo [ERROR] 无法解析 %HOSTNAME%，请检查网络或确认目标设备开启了 mDNS 服务。
    pause
    exit /b
)

echo [INFO] 成功获取 IP: %LINUX_IP%
echo [INFO] 正在推送到 %LINUX_IP%:%PORT%

ffmpeg -f dshow -rtbufsize 200M -i video="OBS Virtual Camera" ^
 -r 60 ^
 -vcodec libx264 -preset ultrafast -tune zerolatency ^
 -x264-params "keyint=60:min-keyint=60:scenecut=0" ^
 -b:v  25M -maxrate 30M -bufsize 1M ^
 -pix_fmt yuv420p ^
 -f mpegts "udp://%LINUX_IP%:%PORT%?pkt_size=1316&buffer_size=33554432&fifo_size=100000"

pause

四、核心参数说明

参数	作用
`-fflags nobuffer`	禁用流媒体输入/输出缓冲区。
`fbdev /dev/fb0`	直接将像素数据写入 Linux 帧缓冲，跳过 X11/Wayland 图形栈，开销极低。
`surface.local`	利用 mDNS 协议通信，只要在同一局域网，无需手动修改 IP。

五、故障排查与验证

黑屏问题：检查 Ubuntu 端是否关闭了控制台光标闪烁，或者是否有其他 TTY 占用屏幕（可尝试 sudo systemctl stop getty@tty1.service）。
花屏/撕裂：通常是带宽不足，尝试将 .bat 脚本中的 BITRATE 降至 15M 或 10M。
服务检查：在 Ubuntu 使用 journalctl -u fbstream.service -f 查看实时报错日志。
